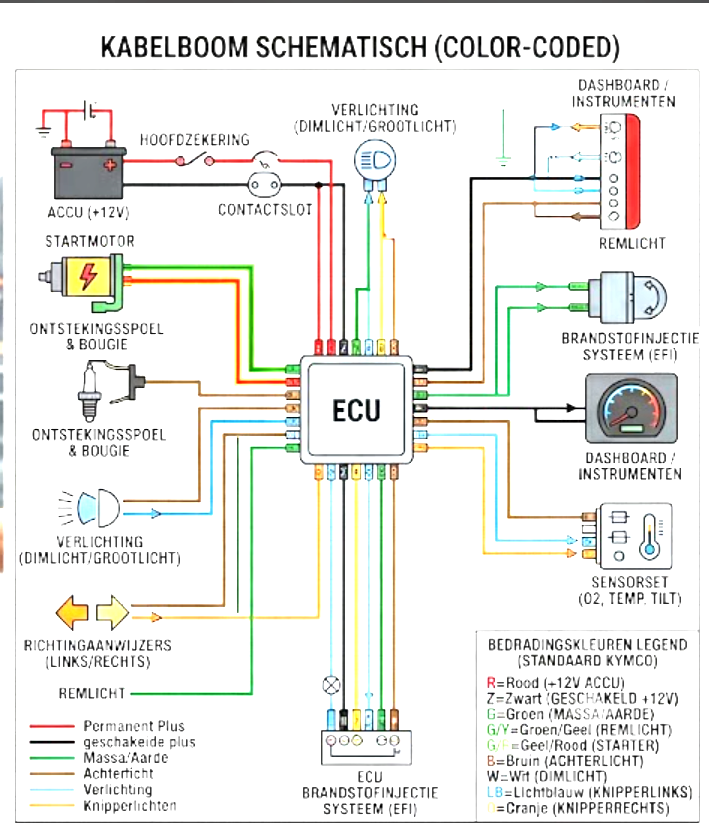

Kymco gebruikt al decennia een heel consistent en herkenbaar kleurensysteem voor de kabelboom. Hoewel de Kymco Skytown een modern Euro 5+ model is met elektronische brandstofinjectie (EFI) en modernere sensoren, blijven de basiskleuren voor de hoofdcircuits en de verlichting exact hetzelfde als bij de andere Kymco-modellen.
Mocht je accessoires willen aansluiten of metingen willen doen op je Skytown, dan zijn dit de standaard Kymco-draadkleuren die je tegenkomt:
Hoofdcircuits & Voeding
- Groen (G): Massa / Frame aarde. Dit is de belangrijkste kleur bij Kymco. Vrijwel elke verbruiker heeft een effen groene draad die terugloopt naar de massa.
- Rood (R): Directe accuspanning (+12V permanent). Deze draad komt rechtstreeks vanaf de accu (via de hoofdzekering) en staat altijd onder spanning, ook als het contact uit staat.
- Zwart (B): Geschakelde plus (+12V via contact). Zodra je de contactsleutel omdraait, komt hier spanning op te staan. Dit voedt de tellerbak, de sensoren, het knipperlichtrelais, etc.
Verlichting & Signalen
- Oranje (O): Richtingaanwijzer LINKS.
- Lichtblauw (SB / Sky Blue): Richtingaanwijzer RECHTS.
- Blauw (L): Grootlicht.
- Wit (W): Dimlicht.
- Bruin (BR): Stadslicht / Achterlicht / Dashboardverlichting. (Vaak ook Bruin/Wit voor de instrumentenverlichting).
- Groen/Geel (G/Y): Remlicht. (Loopt vanaf de remschakelaars naar het achterlicht).
Starten & Ontsteking
- Geel/Rood (Y/R): Startknop signaal. Loopt van de startknop naar het startrelais om de startmotor te activeren.
- Lichtgroen (LG): Claxon.
Handige combinaties bij moderne EFI-modellen
Omdat de Skytown een modern injectieblok heeft, zie je in de buurt van de ECU en sensoren vaak tweekleurige draden (waarbij de eerste letter de hoofdkleur is en de tweede de streep):
- Zwart/Wit (B/W): Vaak gebruikt voor de stroomvoorziening van specifieke EFI-componenten of de hellingsensor (tilt switch).
- Zwart/Rood (B/R): Voeding voor de brandstofpomp.
Sleuteltip: Gebruik bij het meten aan de kabelboom altijd de effen groene draad als je betrouwbare massa zoekt voor je multimeter. Wil je een accessoire (zoals een USB-lader of GPS-tracker) zo aansluiten dat hij méégaat met het contact? Zoek dan een effen zwarte draad op.
